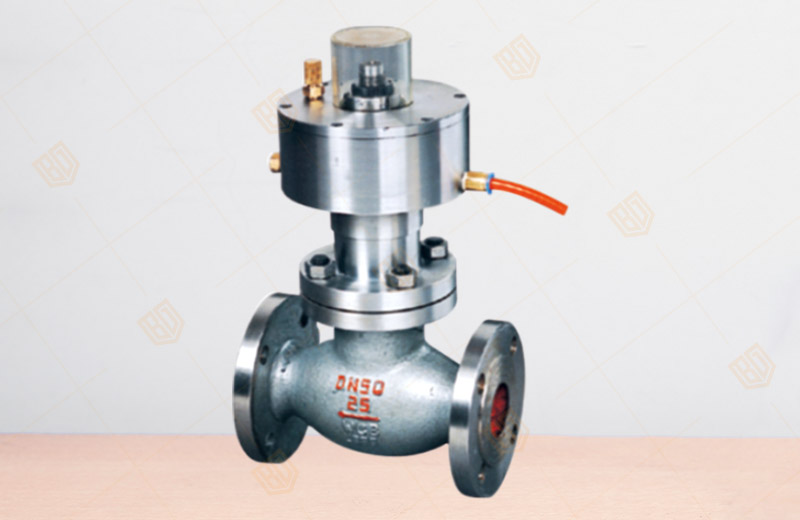

QDQ421F-25/40氣動緊急切斷閥
產品概況
產品型號：QDQ421F-25/40
公稱通徑：DN25∽200mm
公稱壓力：PN2.5~4.0MPa， JIS-10K，20K
適用溫度：-40∽+80℃
適用介質：液化氣、天然氣
氣源接口：PC1/4
高溫溶閉溫度：70±5℃
QDQ421F-25/40氣動緊急切斷閥產品特點：
百鋼閥門集團生產銷售的QDQ421F-25/40氣動緊急切斷閥這是一種安全保護閥.安裝在液化石油氣儲灌站液相與氣相管路上,與空壓機(或儲氣罐)配套使用,以便在管道發生大量泄漏時,氣源泄壓或高溫使易熔塞合金熔化,閥門自動關閉止漏,起安全保護作用.此閥也可做為氣動截止閥使用.可實現遠距離控制,關閉迅速,開啟靈活。
QDQ421F-25/40氣動緊急切斷閥性能規范：
|
公稱壓力PN |
2.5、4.0MPa |
氣缸使用壓力 |
≤4.0MPa |
|
適用溫度T |
-40∽+80℃ |
氣缸使用介質 |
|
|
適用介質 |
液化氣、天然氣 |
熔閉溫度 |
70℃∽±5℃ |
|
閉止時間 |
≤10秒 |
氣缸開啟壓力 |
≥4.0MPa |
QDQ421F-25/40氣動緊急切斷閥主要外型尺寸和連接尺寸： 單位:mm
|
DN |
L |
H |
H1 |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
25 |
160 |
230 |
230 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
240 |
240 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
200 |
250 |
250 |
145 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
230 |
270 |
270 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
80 |
310 |
320 |
320 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
360 |
360 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
150 |
480 |
510 |
510 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
600 |
550 |
550 |
360 |
310 |
278 |
30 |
4 |
12-25 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QDQ421F-25/40氣動緊急切斷閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
