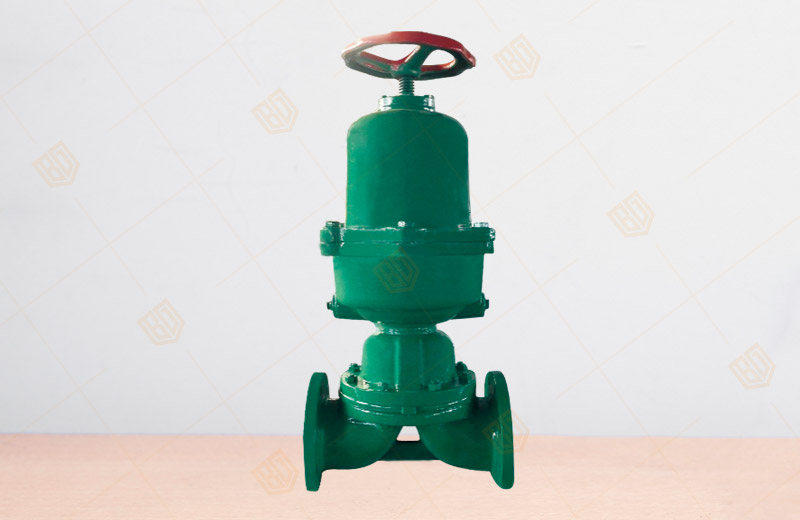

G6K41J 常閉式氣動隔膜閥
產品概況
產品型號:G6K41J
公稱通徑:DN25~200mm
公稱壓力:PN0.4~0.6MPa
產品材質:鑄鐵、鑄鋼等
設計與制造按:GB12239
結構長度按:GB12221
法蘭連接尺寸按:GB 4216.4
試驗與檢驗按:GB/T 13927
G6K41J 常閉式氣動隔膜閥主要參數
型號 |
公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
適用介質 |
工作溫度(℃) |
|
殼體試驗 |
密封試驗 |
||||
G6B4WUFS-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體 |
≤100 |
G6B4WUFS-4 |
0.4 |
0.6 |
0.44 |
G6K41J 常閉式氣動隔膜閥主要零件材質
零件名稱 |
閥體 |
閥瓣、閥蓋 |
氣缸、氣缸蓋 |
螺桿、閥桿、活塞 |
隔膜 |
材料 |
HT200襯氟塑料、襯橡膠 |
HT200 |
HT200 |
35 |
氟丁橡膠、氟塑料 |
注:1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器,以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時,可操作手輪使閥門開啟。
G6K41J 常閉式氣動隔膜閥外形連接尺寸及重量
型號 |
公稱通徑DN(mm) |
尺寸 |
氣動裝置 |
質量 |
||||||
L |
D1 |
D |
n-d |
H1 |
D0 |
耗氣量㎝2 |
氣源壓力MPa |
|||
G6B41WJFS-6 |
25 |
145 |
85 |
115 |
4-13.5 |
296 |
120 |
2.395×102 |
0.4 |
8 |
32 |
160 |
100 |
140 |
4-17.5 |
398 |
140 |
6.082×102 |
0.4 |
15 |
|
40 |
180 |
110 |
150 |
4-17.5 |
406 |
140 |
6.082×102 |
0.4 |
17 |
|
50 |
210 |
125 |
165 |
4-17.5 |
464 |
160 |
1.235×102 |
0.4-0.5 |
26 |
|
65 |
250 |
145 |
180 |
4-17.5 |
- |
160 |
3.725×103 |
0.4-0.5 |
32 |
|
80 |
300 |
160 |
200 |
4-17.5 |
645 |
200 |
3.725×103 |
0.4-0.5 |
56 |
|
100 |
350 |
180 |
220 |
8-17.5 |
665 |
240 |
9.458×103 |
0.4-0.5 |
100 |
|
125 |
400 |
210 |
250 |
8-17.5 |
832 |
320 |
1.409×104 |
0.4-0.5 |
170 |
|
150 |
460 |
240 |
285 |
8-22 |
933 |
320 |
2.868×104 |
0.5 |
323 |
|
G6B41WJFS-4 |
200 |
570 |
295 |
340 |
8-22 |
1275 |
400 |
4.619×104 |
0.5 |
386 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G6K41J 常閉式氣動隔膜閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
