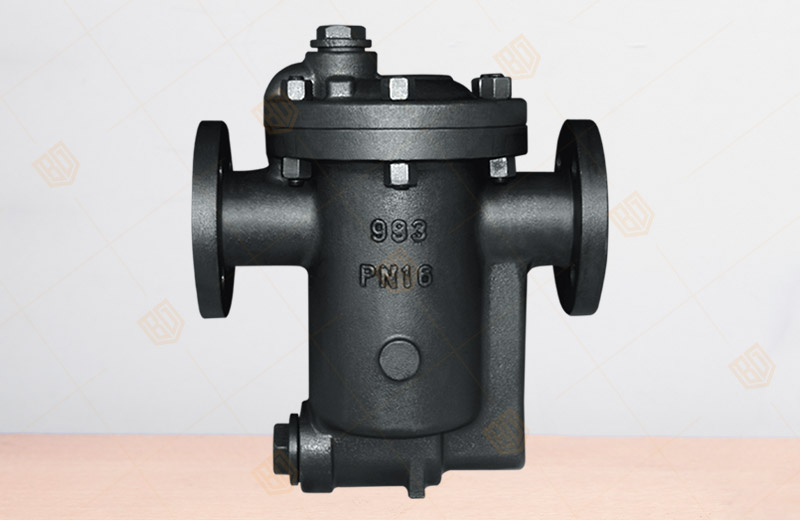

983倒置桶式蒸汽疏水閥

產品概況

產品型號：983
公稱通徑：DN15~65mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

983倒置桶式蒸汽疏水閥產品詳情

983倒置桶式蒸汽疏水閥基本信息
       百鋼閥門集團生產銷售的983倒置桶式蒸汽疏水閥工作原理：倒吊（置）桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。


公稱壓力
 PN16
 PN25
 PN40
防氣阻功能
 排氣孔自控
 排氣孔自控
 排氣孔自控
PMA允許壓力 1.6MPa@38℃
 2.5MPa@38℃ 4.1MPa@38℃
PMO工作壓力 1.3MPa@315℃ 2.0MPa@200℃ 2.5MPa@200℃
TMA允許溫度
 425℃@1.1MPa 425℃@1.1MPa 425℃@2.6MPa
TMO工作溫度
 425℃@1.1MPa 425℃@1.1MPa 425℃@2.6MPa


983倒置桶式蒸汽疏水閥產品主要尺寸

產品型號 公稱通徑 連接方式 使用壓力（MPa） 允許溫度 外形尺寸 重量
L H1 H2 W
980 15-20 螺紋 0.01-1.0 350 128 76 70 96 2.2
981 15-25 0.01-1.6 350 128 76 100 96 2.8
982 15-25 0.01-1.6 350 170 96 137 145 7.0
983 25-32 0.01-1.6 350 202 121 193 180 14.0
884 32-40 0.01-1.6 350 235 152 212 203 23.0
885 32-50 0.01-1.6 350 260 232 222 228 26.0
816 50 0.01-1.6 350 302 214 242 202 42.0
881F 15-25 法蘭 0.01-1.6 350 195 76 100 96 5
882F 20-25 0.01-1.6 350 230 96 137 145 10
883F 25-32 0.01-1.6 350 270 121 193 180 18
983F 40-50 0.01-1.6 350 320 121 193 180 18
884F 32-50 0.01-1.6 350 320 152 212 203 27
885F 40-50 0.01-1.6 350 350 232 222 228 29
816F 65-80 0.01-1.6 350 400 214 242 302 45


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的983倒置桶式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
