600X電動控制閥

產品概況

產品型號:600X
公稱通徑:DN40~1600mm
公稱壓力:PN1.0~2.5MPa
適用介質:水、油品、海水、污水
適用溫度:0~80℃
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008

600X電動控制閥產品詳情

       百鋼閥門集團生產銷售的600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制,控制反應準確快速,根據電信號遙控開啟和關閉管路系統,實現遠程操作。

       600X電動控制閥并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調,平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠.電磁閥可選用交流電220V,或直流電24V,可根據各種場合選用常開或常閉型均可


600X電動控制閥結構特點和用途

       600X電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后,可控制開啟和關閉的速度。電控水力控制閥利用導閥控制閥門的開啟和關閉,節省能源?纱嫫渌y門大型電動裝置。電控水力控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。


600X電動控制閥工作原理

      當閥門從進口端給水時,水流流過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度,主閥控制室內壓力很低,主閥處于全開狀態。

      當電磁導閥關閉時,主閥控制室的水不能流出,控制室升壓,推動膜片關閉主閥。


600X電動控制閥主要技術參數

公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

進口壓力(MPa)

出口可調壓力(MPa)

    適用介質

    介質溫度(℃)

    1.0

    1.5

    1.1

    1.0

    0.09-0.8

    水

    0-80

    1.6

    2.4

    1.76

    1.6

    0.10-1.2

    2.5

    3.75

    2.75

    2.5

    0.15-1.6


 600X電動控制閥主要零件材料

    零件名稱

    零件材料

    閥體 閥蓋

    WCB

    閥座 閥盤

    銅合金

    密封圈 O型圈

    丁腈橡膠

    閥桿

    2Cr13

    彈簧

    50CrVA

    針型閥

    銅合金

    球閥

    銅合金

    電磁導閥

    不銹鋼

    微型過濾器

    不銹鋼

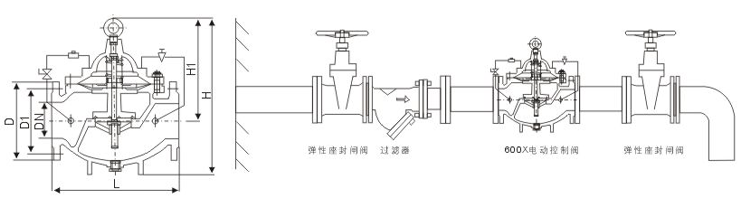

600X電動控制閥連接尺寸(PN 1.0-2.5MPa)


公稱通徑DN L H H1 A B
50 250 335 90 170 170
65 280 345 98 180 180
80 310 355 110 190 190
100 350 365 120 200 200
125 400 445 145 215 215
150 450 460 155 230 230
200 550 505 190 255 255
250 650 550 250 295 295
300 800 710 290 325 325
350 900 725 330 380 380
400 1000 760 360 415 415
450 1000 810 445 435 435
500 1100 865 495 460 460
600 1100 935 550 520 520
700 1450 1000 605 570 570
800 1560 1100 730 620 620
900 1800 1205 800 670 670
1000 2000 1330 910 830 830


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的600X電動控制閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
