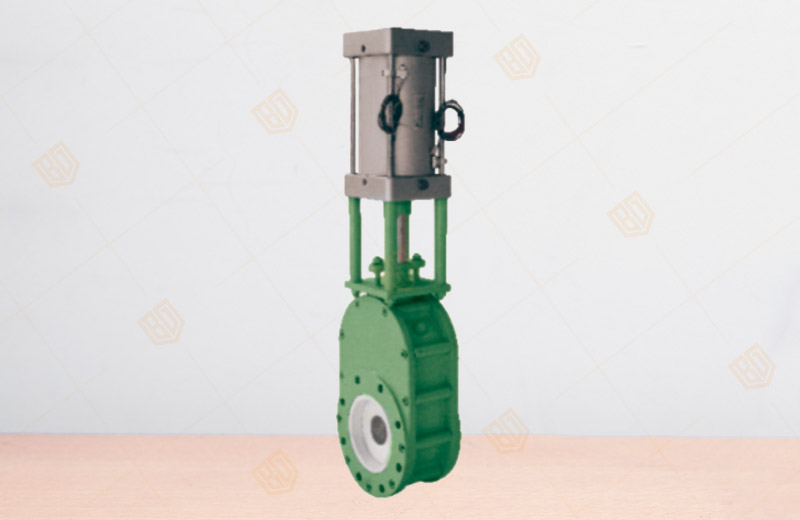

Z674TC氣動陶瓷旋轉閥

產品概況

產品型號：Z674TC
公稱通徑：DN50~200mm
公稱壓力：PN1.0MPa
適用溫度：≤200℃
氣源壓力：0.6~0.8MPa
主要材質：碳鋼、不銹鋼等
廣泛應用：電力，石油，化工，冶金，金礦粉，煤礦，礦沙

Z674TC氣動陶瓷旋轉閥產品詳情

Z674TC氣動陶瓷旋轉閥主要用途

        百鋼閥門集團生產銷售的Z674TC氣動陶瓷旋轉閥適用于電力，石油，化工，冶金，金礦粉，煤礦，礦沙，化學品污水處理，沉淀池，屠宰廠廢水，氣動輸送管線，啤酒釀制等混合物及其它工業物料輸送系統管道中作為進料，出料，排氣的啟閉裝置。

Z674TC氣動陶瓷旋轉閥結構特點
1、采用新型陶瓷結構材料或超硬表面合金材料制作的閥門密封副，具有優良的耐磨損，耐腐蝕，耐沖刷，耐高溫，防磁及密封性，大大延長了閥門的使用壽命。
2、結構合理，雙閘板之間采用浮動連接，在介質壓力作用下形成可靠的單向密封，由于閥桿結構設計，閥門啟閉過程中，閘板自動旋轉，實現閘板與閥座密封面間的均勻磨損，產生自吻合的研磨性效果，合密封列加嚴密，因此，大大提高使用壽命和優越的密封性能。
3、根據不同工況設計吹掃口，自動消除置留閥腔積灰與卡死現象。
4、該閥門結構緊湊，體積小，啟閉扭矩小，密封可靠，安裝維修方便。
5、可采用手動，氣動，電動，液動，傘齒輪，鏈輪等多種傳動方式。


Z674TC氣動陶瓷旋轉閥主要外形及結構尺寸1.0

DN L D D1 D2 b z×Φd f H H1 重量/kg
50 548 563 885 777 1258 1566 2233 112 176 7
65 568 586 906 796 1276 1585 2256 136 199 12
80 585 605 923 822 1299 1604 2275 158 222 23
100 601 623 947 844 1316 1622 2292 176 246 36
125 626 646 968 868 1333 1646 2313 199 260 58
150 647 668 985 885 1356 1668 2335 205 279 76
200 668 689 1002 909 1375 1685 2350 226 292 96
250 689 707 1026 929 1386 1703 2376 245 321 112
300 705 723 1044 947 1404 1726 2399 269 346 136
350 722 745 1068 968 1426 1747 2421 283 362 158
400 747 768 1085 985 1448 1768 2445 304 389 177


Z674TC氣動陶瓷旋轉閥主要外形及結構尺寸1.6

DN L D D1 D2 b z×Φd 8 H H1 重量/kg
50 666 722 889 920 1286 1576 2376 258 312 15
65 686 747 923 947 1303 1592 2399 274 331 25
80 707 769 944 969 1326 1606 2422 296 352 45
100 723 785 968 985 1344 1622 2446 326 376 62
125 747 800 985 1002 1369 1646 2468 345 396 82
150 768 824 1004 1022
 1385 1665 2485 369 426 103
200 782 846 1022 1046 1404 1688 2512 385 447 132
250 804 868 1047 1067 1422 1707 2536 404 468 157
300 822 884 1056 1085 1446 1726 2544 425 485 176
350 848 906 1068 1111 1462 1747 2569 447 505 200
400 869 926 1088 1136 1482 1768 2588 469 523 223


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z674TC氣動陶瓷旋轉閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
