ZSQ型氣動活塞式切斷閥
產品概況
產品型號：ZSQ型
公稱通徑：DN20mm~200mm
公稱壓力：0.4～0.6MPa
適用溫度：-40℃~450℃
法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94
ZSQ型氣動活塞式切斷閥產品概述：
百鋼閥門集團生產銷售的ZSQ型氣動活塞式切斷閥，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品 具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過 程自動控制與遠程控制系統中。
ZSQ型氣動活塞式切斷閥產品特點：
1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6、活塞式執行機構，操作力大，使用壓差大。

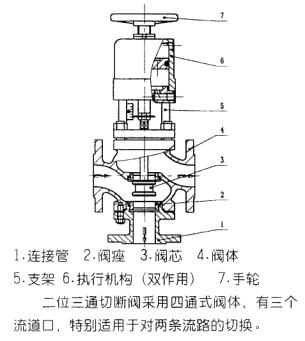

ZSQ型氣動活塞式切斷閥零件資料:
ZSQ型由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥
(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二
種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用
于不同的溫度及壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞
上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活
塞式切斷閥控制更加方便、簡捷。
ZSQ型氣動活塞式切斷閥技術參數：
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
額定流量系數 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
||
|
額定行程 (mm) |
8 |
12 |
20 |
25 |
||||||
|
氣缸直徑 (mm) |
75 |
100 |
150 |
|||||||
|
允許泄漏量 |
硬密封 (1/h) |
單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量 |
||||||||
|
軟密封 |
VI 級 |
|||||||||
|
工作溫度 ( ℃ ) |
-20 ～ 200 -40 ～ 450 |
|||||||||
|
公稱壓力 PN (MPa) |
1.6 4.0 6.4 |
|||||||||
|
允許壓差 (MPa) |
ZSQP |
單作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|
雙作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
||
|
ZSQM |
單作用 |
公稱壓力 |
||||||||
|
雙作用 |
||||||||||
|
ZSQN |
單作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
|
|
雙作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
||
|
信號壓力 (kPa) |
0 或 400 ～ 60 |
|||||||||
1)本產品性能指標貫徹GB/T4213-92；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.

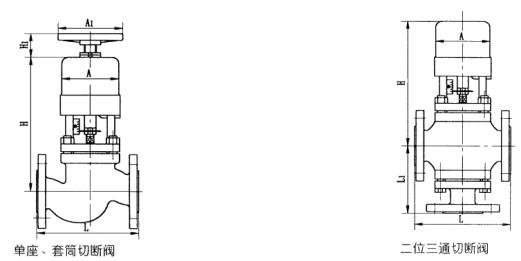

ZSQ型氣動活塞式切斷閥規格重量：
|
公稱通徑 DN |
L |
A |
H |
L 1 |
H 1 |
A 1 |
重量 (Kg) |
信號接頭內螺紋 |
|
20 |
150 |
130 |
220 |
80 |
115 |
100 |
10 |
M10X1 |
|
25 |
160 |
130 |
220 |
80 |
120 |
100 |
12 |
|
|
32 |
180 |
150 |
235 |
80 |
130 |
100 |
15 |
|
|
40 |
200 |
150 |
235 |
95 |
138 |
120 |
18 |
|
|
50 |
230 |
150 |
240 |
95 |
155 |
120 |
25 |
|
|
65 |
290 |
280 |
250 |
105 |
178 |
160 |
30 |
|
|
80 |
310 |
280 |
260 |
105 |
207 |
160 |
40 |
|
|
100 |
350 |
280 |
265 |
105 |
222 |
160 |
60 |
ZSQ型氣動活塞式切斷閥連接標準：
·法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94
·法蘭密封面型式：PN16為凸面 PN40、64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·執行機構信號接口：M10X1
*閥體法蘭及法蘭端面距可按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準
