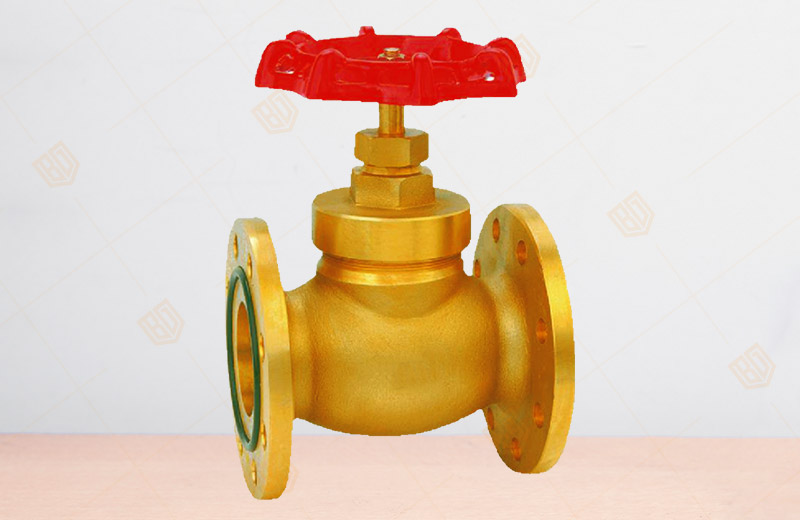

J41F-5黃銅波紋管法蘭截止閥
產品概況
產品型號：J41F-5
公稱通徑：DN15~80mm
公稱壓力：PN1.6-4.0MPa
工作溫度-20℃-350℃
J41F-5黃銅波紋管法蘭截止閥產品結構特點：
百鋼閥門集團生產銷售的J41F-5黃銅波紋管法蘭截止閥適用于公稱壓力PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
J41F-5黃銅波紋管法蘭截止閥主要尺寸
| DN(mm) | NPS(in) | L | B | H | D | D1 | n-φd |
| 15 | 1/2 | 120 | 15 | 162.5 | 100 | 65 | 4-φ14 |
| 20 | 3/4 | 120 | 20 | 174 | 100 | 75 | |
| 25 | 1 | 1470 | 25 | 176 | 100 | 85 | |
| 32 | 1 1/4 | 150 | 32 | 215 | 125 | 100 | 4-φ18 |
| 40 | 1 1/2 | 155 | 40 | 235 | 140 | 110 | |
| 50 | 2 | 180 | 50 | 250 | 140 | 125 | |
| 65 | 2 1/2 | 200 | 65 | 300 | 140 | 145 | |
| 80 | 3 | 240 | 80 | 321 | 160 | 160 | 8-φ18 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J41F-5黃銅波紋管法蘭截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
