您當前位置: 產品中心 冶金閥門 爐頂放散閥

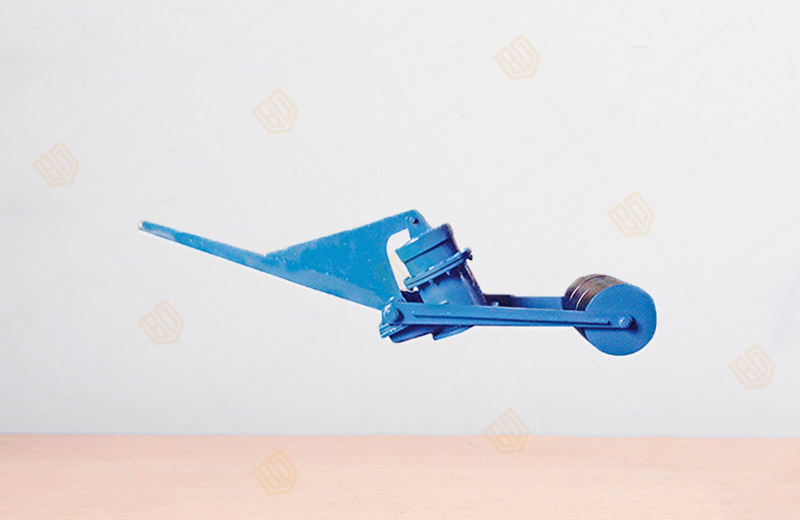

FS46L爐頂放散閥

產品概況

產品型號:FS46L
公稱通徑:DN250~600mm
公稱壓力:PN0.15MPa
適用溫度:≤400℃
適用介質:煤氣、煙氣及其它氣體
連接尺寸:GB2555-81PN2.5
檢測方法:GB/T13927-92

FS46L爐頂放散閥產品詳情

FS46L爐頂放散閥產品概述

       百鋼閥門集團生產銷售的FS46L-1.5型爐頂放散閥,電動卷揚式放散閥由閥座、閥蓋、下殼、中殼、拉桿等零件組成。它是卷揚式啟閉機控制杠桿系統拉動閥蓋實現閥門的啟閉,本閥具有結構簡單、啟閉靈活、密封性能好、操作方便、工作安全可靠等特點,主要用于在高爐休風時將爐中的煤氣排放到大氣中,以保證高爐系統的安全。


FS46L爐頂放散閥主要零件材料

FS46L-1.5型爐頂放散閥主要零件材料
零件名稱 閥座 閥蓋 下殼 中殼 拉桿 密封圈
材料 鑄鋼+堆焊硬質耐磨合金 鑄鋼+堆焊硬質耐磨合金 碳素鋼 鑄鋼 硬素鋼 氟橡膠

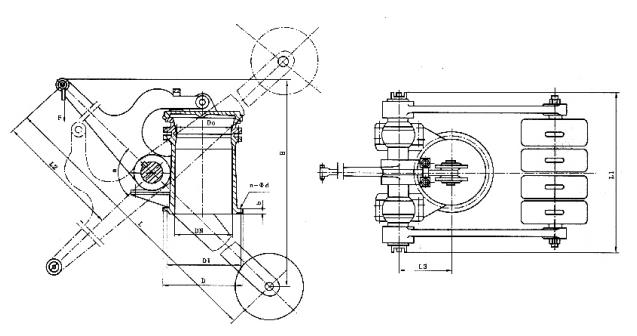

FS46L爐頂放散閥產品外形結構尺寸


FS46L-1.5型爐頂放散閥外形結構尺寸
DN PN
(Mpa)
D0 D D1 b n-φd L L1 L2 L3 H A0 F
(KN)
質量
(kg)
250 0.15 200 400 350 20 12-23 2400 632 1100 275 2100 90 10 800
300 0.15 250 440 395 24 12-23 2500 750 1100 310 2200 90 15 1100
400 0.15 300 565 515 30 16-25 2650 920 1150 380 2400 90 20 1368
500 0.15 400 674 610 32 16-26 3000 920 1200 420 2520 90 30 2484
550 0.07 400 720 660 35 16-26 3200 1090 1200 450 2400 90 40 3328
600 0.15 400 720 660 35 16-26 3600 1090 1200 450 2400 90 55 4200


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的FS46L爐頂放散閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
