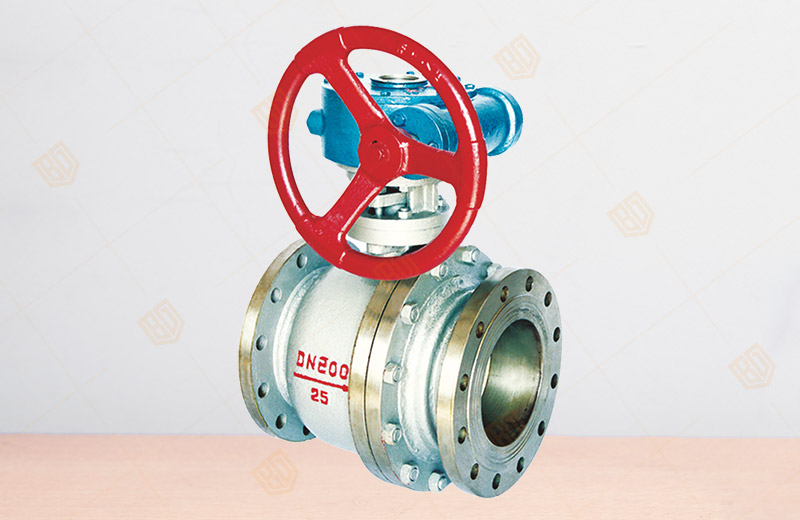

Q341F-25蝸輪液化氣球閥

產品概況

產品型號：Q341F-25
公稱通徑：DN15~800mm
公稱壓力：PN1.0~2.5MPa
主要材質：WCB、1Cr13
工作溫度：-29-150℃
適用介質：液化石油氣、天然氣

Q341F-25蝸輪液化氣球閥產品詳情


Q341F-25蝸輪液化氣球閥概述：

        百鋼閥門集團生產銷售的Q347F-16C/25/40蝸輪液化氣球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。


Q341F-25蝸輪液化氣球閥結構特點：

1、閥座密封結構
       閥座采用前密封設計結構，此結構具有雙向密封和中腔自動泄壓功能。鑲嵌有密封材料的密封座是浮動，它由彈簧加載，在關閉位置時，密封面始終與球體保持緊密接觸，確保閥門在高、低壓差下均能達到泄漏密封。
2、自動泄壓結構
       當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓功能，而雙密封結構的球閥則有閥體上的附加泄壓裝置進行泄壓。
3，密封的緊急救護功能
       閥門設計有輔助的閥座緊急密封系統。一旦密封面受損，可以通過輔助密封系統注射相應的密封劑進行緊急救護，必要時候也可以通過輔助系統對閥座區域進行沖洗潤滑等。
4、防靜電裝置
       當操作閥門時，由于球體閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出。
5、防火結構
       固定球閥閥座采用創新結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）,
6、全通徑結構及縮徑結構
       為滿足用戶需求，遠一公司球閥有全通徑系列和縮徑系列，全通徑球閥的管道內徑與管道內徑一致，便于清掃等，縮徑球閥重量輕，其流體阻力僅為相同口徑截止閥一部分，前景較為廣闊。
7、閥體的泄放裝置
       可根據客戶裝置要求，球閥的閥體上安裝排泄閥。一旦閥門的兩端被封閉，閥腔內的積壓可通過閥體的排泄閥進行排放泄壓。


Q341F-25蝸輪液化氣球閥主要零件材料:

閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本體材料

柔性石墨

不銹鋼加柔性石墨

08軟鋼

F304 F316

柔性石墨

編結石墨

-29-150℃ 液化石油氣、天然氣
WC6 15CrMo 15CrMo -29-150℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 --29-150℃
CF8 304 304 -29-150℃ 液化石油氣、天然氣
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L


Q341F-25蝸輪液化氣球閥主要連接尺寸及重量（國標）

公稱
通徑 		標準值 參考值 重量
L D D1 D2 b f Z-Φd H1 H2 H3 H4
法蘭 對焊 Q47F Q347F
mm PN1.0（Mpa）
15 108 165 95 65 46 14 2 4-Φ14 145   210 346 4.5
20 117 190 105 75 56 16 2 4-Φ14 152   220 352 5.5
25 127 216 115 85 65 16 2 4-Φ14 162   235 364 7
32 140 229 140 100 76 18 2 4-Φ18 175   255 382 11.5
40 165 241 150 110 84 18 2 4-Φ18 188   280 406 17
50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31
65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39
80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52
100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 48 71
125 346 508 250 210 184 22 2 8-Φ18   322 490 588   103
150 394 559 285 240 211 24 2 8-Φ23   358 560 644   180
200 457 660 340 295 286 24 2 8-Φ23   406 640 704   290
250 533 787 395 350 319 26 2 12-Φ23   468 730 766   400
300 610 838 445 400 370 26 2 12-Φ23   538 830 830   540
350 686 889 505 460 429 26 2 16-Φ23   610 940 922   734
400 762 991 565 515 480 26 2 16-Φ26   682 1060 1020   1005
450 864 1092 615 565 530 28 2 20-Φ26   755 1180 1114   1372
500 914 1194 670 620 582 28 2 20-Φ26   832 1300 1204   1880
600 1450 1394 780 725 682 34 2 20-Φ30   922 1420 1290   2648
700 1650 1549 895 840 794 34 2 24-Φ30   1015 1540 1375   3828
800 1850 1778 1015 950 901 36 2 24-Φ34   1110 1650 1448   5462
PN1.6（MPa）
15 108 165 95 65 46 14 2 4-Φ14 145   210 346 4.5
20 117 190 105 75 56 16 2 4-Φ14 152   220 352 5.5
25 127 216 115 85 65 16 2 4-Φ14 162   235 364 7
32 140 229 140 100 76 18 2 4-Φ18 185   255 382 11.5
40 165 241 150 110 84 18 2 4-Φ18 188   280 406 17
50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31
65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39
80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52
100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 58 71
125 356 508 25 210 184 22 2 8-Φ18   322 490 588   103
150 394 559 285 240 211 24 2 8-Φ23   358 560 644   182
200 457 660 340 295 266 24 2 12-Φ23   406 640 704   292
250 533 787 405 355 319 26 2 12-Φ26   468 730 766   404
300 610 838 460 410 370 28 2 12-Φ26   538 830 830   545
350 686 889 520 470 429 30 2 16-Φ26   610 940 922   745
400 762 991 580 525 480 32 2 16-Φ30   682 1060 1020   1020
450 864 1092 640 585 548 34 2 20-Φ30   755 1180 1114   1392
500 914 1194 715 650 609 36 2 20-Φ34   832 1300 1204   1910
600 1450 1394 840 770 720 38 2 20-Φ36   922 1420 1290   2688
700 1650 1549 910 840 794 40 2 24-Φ36   1015 1540 1375   3878
800 1850 1778 1025 950 901 42 2 24-Φ39   1110 1650 1448   5522
PN2.5（MPa）
15 140 165 95 65 46 14 2 4-Φ14 150   218 354 4
20 152 190 105 75 56 14 2 4-Φ14 158   228 360 5
25 165 216 115 85 65 16 2 4-Φ14 166   245 374 7.5
32 178 229 140 100 76 18 2 4-Φ18 180   265 392 11.5
40 190 241 150 110 84 18 2 4-Φ18 195   290 416 16
50 216 292 165 125 99 20 2 4-Φ18 216 240 320 442 21 30
65 241 330 185 145 118 22 2 8-Φ18 234 260 355 475 28 39
80 283 356 200 160 132 24 2 8-Φ18 252 280 394 508 41 52
100 305 432 235 190 156 24 2 8-Φ23 278 308 445 552 58 72
125 381 508 270 220 184 26 2 8-Φ26   345 512 610   104
150 403 559 300 250 211 28 2 8-Φ26   390 592 686   180
200 502 660 360 310 274 30 2 12-Φ26   455 690 754   284
250 568 787 425 370 330 32 2 12-Φ30   528 790 826   390




溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q341F-25蝸輪液化氣球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
