您當前位置: 產品中心 氣動閥門/電動閥門 電動法蘭式硬密封蝶閥

D943H電動法蘭式硬密封蝶閥

產品概況

產品型號：D943H
公稱通徑：DN50~2000mm
公稱壓力：PN0.6~2.5MPa
閥體材質：WCB、304、316
驅動方式：電動，氣動、手動
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

D943H電動法蘭式硬密封蝶閥產品詳情

一、D943H電動法蘭式硬密封蝶閥結構及性能簡介
       百鋼閥門集團生產銷售的D943H電動法蘭式硬密封蝶閥本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫,抗靡損的可靠性。

二、D943H電動法蘭式硬密封蝶閥主要性能特點
1、結構、型小輕便、操作靈活、省力、方便；
2、密封可靠，可達到氣密封無泄漏；
3、流量特性趨于直線調節性較佳；
4、采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

三、D943H電動法蘭式硬密封蝶閥用途
       本蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上作調節流量和截?cái)嗔黧w理想裝置。

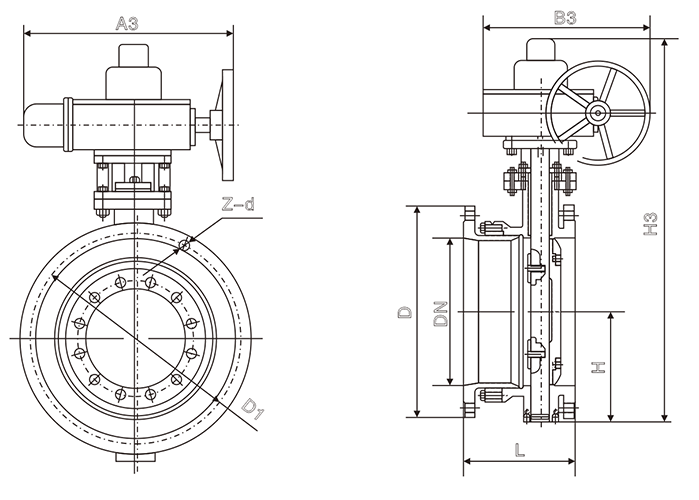

四、D943H電動法蘭式硬密封蝶閥主要連接及外形尺寸 PN0.6，1.0MPa


公稱通徑DN 結構長度L 外形尺寸（參考值） 連接（標準值） 參考
重量
H Dd943H PN0.6MPa PN1.0MPa
mm inch 短 長 H3 A3 B3 D D1 z- d D D1 z- d
50 2 108 150 112 530 250 255 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 530 250 255 160 130 4-14 185 145 4-18 20
80 3 114 180 120 565 250 255 190 150 4-18 200 160 8-18 23
100 4 127 190 138 600 250 255 210 170 4-18 220 180 8-18 25
125 5 140 200 164 640 250 255 240 200 8-18 250 210 8-18 40
150 6 140 210 175 705 300 315 165 225 8-18 285 240 8-22 47
200 8 152 230 200 775 300 315 320 280 8-18 340 295 8-22 60
250 10 165 250 243 945 300 315 375 335 12-18 395 350 12-22 95
300 12 178 270 250 1070 300 315 440 395 12-22 445 400 12-22 124
350 14 190 290 280 1140 300 315 490 445 12-22 505 460 16-22 181
400 16 216 310 305 1210 300 315 540 495 16-22 565 515 16-26 260
450 18 222 330 350 1335 575 714 595 550 16-22 615 565 20-26 338
500 20 229 350 380 1415 575 714 645 600 20-22 670 620 20-26 360
600 24 267 390 445 1605 656 810 755 705 20-26 780 725 20-30 540
700 28 292 430 480 1844 656 810 860 810 24-26 895 840 24-30 580
800 32 318 470 530 2040 656 810 975 920 24-30 1015 950 24-33 845
900 36 330 510 580 2255 785 863 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 650 2380 785 863 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 760 2640 785 863. 1405 1340 32-33 1455 1380 32-39 2000
1400 56 530 710 850 2886 8410 890 1630 1560 36-36 1675 1590 36-42 3000
1600 64 600 790 1030 3156 810 890 1830 1760 40-369 1915 1820 40-48 4700
1800 72 670 870 1230 3421 830 930 2045 1970 44-39 2115 2020 44-48 6500
2000 80 760 950 1350 3685 850 940 2265 2180 48-42 2325 2230 48-48 8700


D943H電動法蘭式硬密封蝶閥主要連接及外形尺寸 PN1.6,2.5MPa

公稱通徑DN 結構長度L 外形尺寸（參考值） 連接（標準值） 參考
重量
H Dd943H PN1.6MPa PN2.5MPa
mm inch 短 長 H3 A3 B3 D D1 z- d D D1 z- d
50 2 108 150 112 530 250 255 165 125 4-18 165 125 4-18 19
65 5/2 112 170 115 530 250 255 185 145 4-18 185 145 8-18 22
80 3 114 180 120 565 250 255 200 160 8-18 200 160 8-18 25
100 4 127 190 138 600 250 255 220 180 8-18 235 190 8-22 28
125 5 140 200 164 640 250 255 250 210 8-18 270 220 8-26 43
150 6 140 210 175 705 300 315 285 240 8-22 300 250 8-26 50
200 8 152 230 200 775 300 315 340 295 12-22 360 310 12-26 64
250 10 165 250 243 945 300 315 405 355 12-26 425 370 12-30 99
300 12 178 270 250 1070 300 315 460 410 12-26 485 430 16-30 130
350 14 190 290 280 1140 300 315 520 470 16-26 555 490 16-33 188
400 16 216 310 305 1210 300 315 580 525 16-30 620 550 16-36 270
450 18 222 330 350 1335 575 714 640 585 20-30 670 600 20-36 350
500 20 229 350 380 1415 575 714 715 650 20-33 730 660 20-36 375
600 24 267 390 445 1605 656 810 840 770 20-36 845 770 20-39 560
700 28 292 430 480 1844 656 810 910 840 24-36 960 875 24-42 610
800 32 318 470 530 2040 656 810 1025 950 24-39 1085 990 24-48 880
900 36 330 510 580 2255 785 863 1125 1050 28-39 1185 1090 28-48 1100
1000 40 410 550 650 2380 785 863 1255 1170 28-42 1320 1210 28-56 1600
1200 48 470 630 760 2640 785 863. 1485 1390 32-48 1530 1420 32-56 2150
1400 56 530 710 850 2886 810 890 1685 1590 36-48 1755 1640 36-60 3200
1600 64 600 790 1030 3156 810 890 1930 1820 40-55 1975 1860 40-60 5000
1800 72 670 870 1230 3421 830 930 2130 2020 44-55 2195 2070 44-68 6900
2000 80 760 950 1350 3685 940 2345 2230 48-60 2425 2300 48-68 9100


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D943H電動法蘭式硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
