您當前位置: 產品中心 蝶閥 對焊式硬密封蝶閥

D363H/W對焊式硬密封蝶閥

產品概況

產品型號：D363H/W
公稱通經：DN100～1000mm、NPS4"～48"
公稱壓力：強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度：碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質：水、熱水、蒸汽、油品
驅動形式：蝸輪傳動、電動、氣動、液動
焊接標準：GB12224、ANSI B16.25、DIN2559

D363H/W對焊式硬密封蝶閥產品詳情

D363H/W對悍式硬密封蝶閥特點
1、采用三偏心蝶閥閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。


D363H/W對悍式硬密封蝶閥主要技術參數

公稱通徑DN（mm）  DN（100～400）mm、in4～48
公稱壓力PN（MPa）  強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度  碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質  水、蒸汽、熱水、油品
驅動方式  蝸輪傳動、電動、氣動、液動
壓力等級  ANSI 150Lb/PN25
焊接標準  GB12224、ANSI B16、25、DIN2559


D363H/W對焊式硬密封蝶閥主要零部件材料

零件名稱  材料
閥體  碳鋼、不銹鋼、鉻鋁鋼
蝶板  碳鋼、合金鋼、不銹鋼
閥座  3不銹鋼、鈷基硬質合金
軸套  不銹鋼
閥桿  不銹鋼、特殊材料
填料  柔性石墨

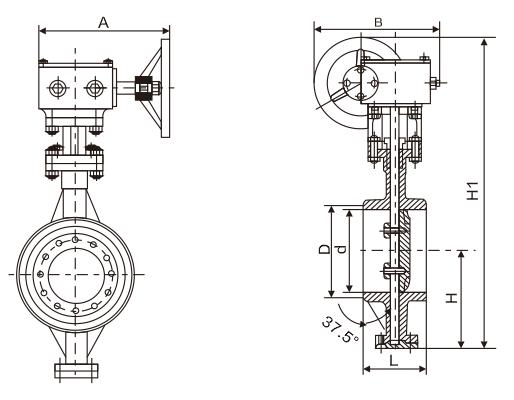

D363H/W對悍式硬密封蝶閥連接尺寸


公稱通徑
主要尺寸  公稱通徑 主要尺寸
in  DN（mm）  L  H1  H  in  DN（mm）  L  H1  H
4  100  190  270  370  18  450  330  535  820
5  125  200  295  390  20  500  350  560  900
6  150  210  308  416  24  600  390  630  980
8  200  230  370  530  28  700  430  670  1100
10  250  250  450  580  32  800  470  800  1300
12  300  270  465  630  36  900  510  850  1370
14  350  290  475  595  40  1000  550  880  1480
16  400  310  505  755  48  1200  630  1000  1690


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D363H/W對焊式硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
